Bei einem Bestandskunden im Raum Düren haben wir eine bereits seit drei Jahren erfolgreich betriebene Photovoltaikanlage um eine funktionale Ersatzstromversorgung erweitert. Das bestehende System sollte so nachgerüstet werden, dass das Wohnhaus auch bei einem Ausfall des öffentlichen Stromnetzes abgesichert bleibt. Dem Kunden war diese Unabhängigkeit bei Netzstörungen besonders wichtig. Vor Ort führten wir alle erforderlichen elektrotechnischen Anpassungen zwischen Zählerschrank und Wechselrichtertechnik durch.
Leitungsführung und Absicherung am Wechselrichter

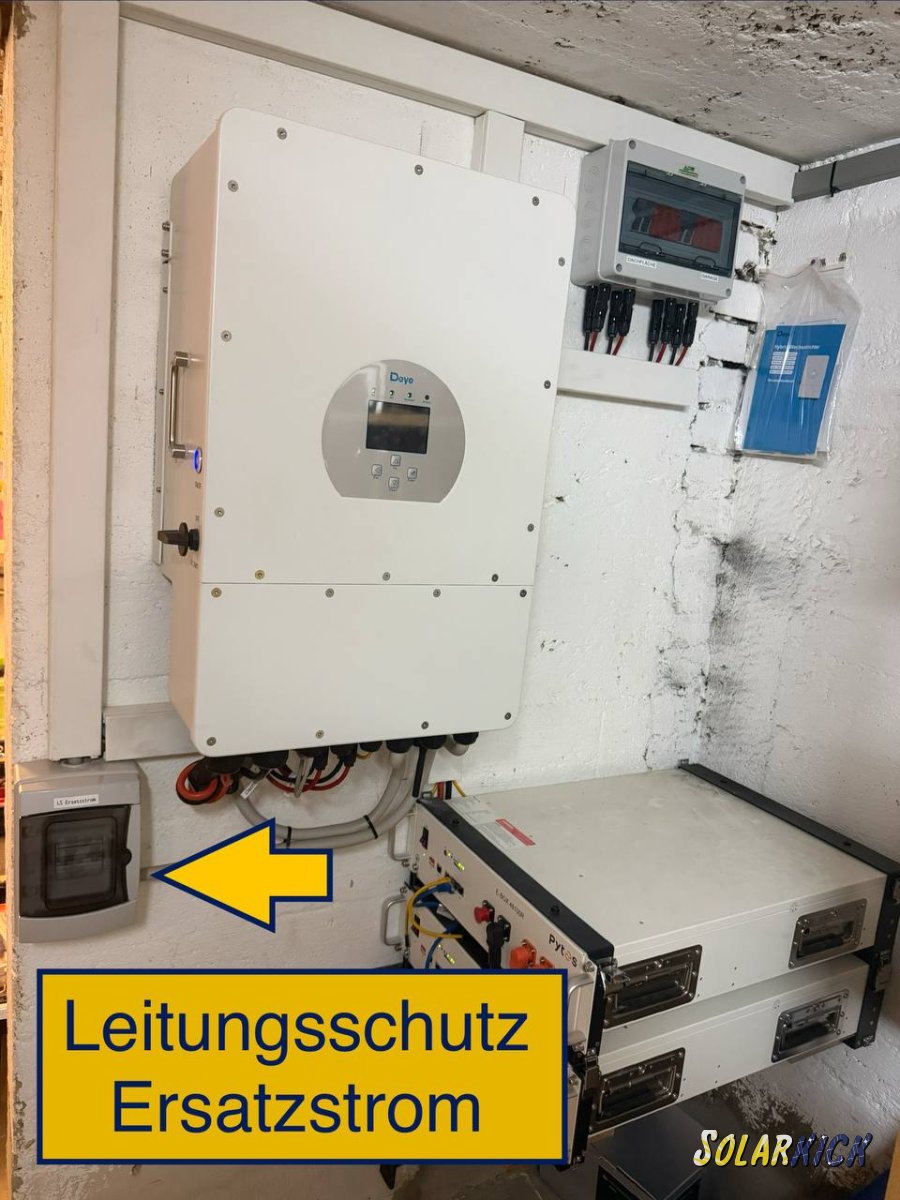

Für die Realisierung der Notstromfunktion verlegten wir zwei neue Leitungen mit passend gewähltem Leitungsquerschnitt zwischen dem Zählerschrank und dem Hybridwechselrichter. Eine Leitung ist für den regulären Grid-Anschluss vorgesehen, während die andere den Lastausgang bildet. Um die Installation fachgerecht abzusichern, montierten wir in die abgehende Lastleitung einen zusätzlichen Leitungsschutz. Dieser wurde in einem separaten Kleinverteiler direkt am Wechselrichter platziert.
Umschalter für Netzbetrieb und Ersatzstrom

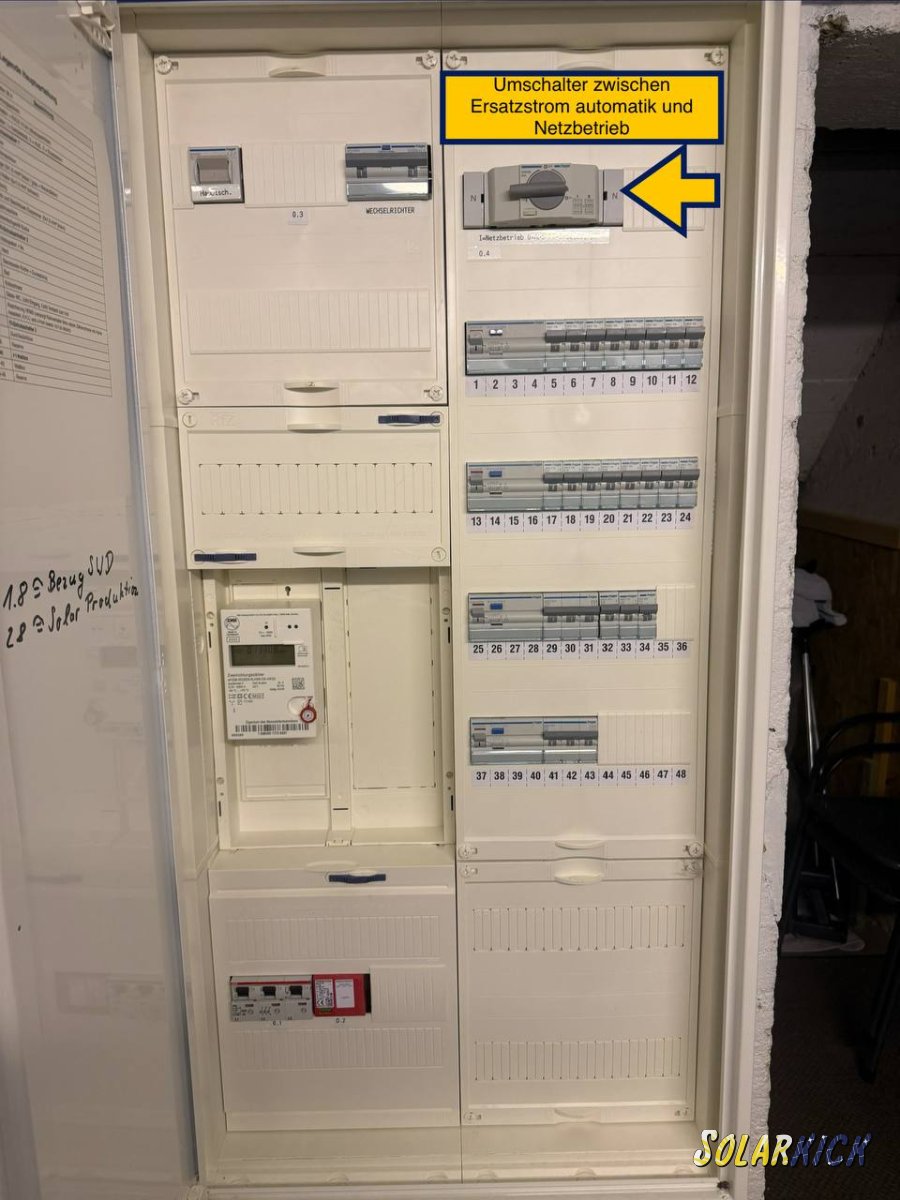

Zentraler Bestandteil des Umbaus war die Installation eines Umschalters. Über diese Komponente lässt sich flexibel festlegen, ob die Anlage im reinen Netzbetrieb oder in der Ersatzstromautomatik arbeiten soll. Kommt es zu einem Netzausfall, übernimmt der Deye Hybridwechselrichter mit 10 kW Leistung zusammen mit dem 10-kWh-Akku die Energieversorgung des Gebäudes. Auf diese Weise bleibt das Wohnhaus auch bei Störungen im öffentlichen Netz zuverlässig versorgt.
Dokumentation und Kennzeichnung am Hausanschluss

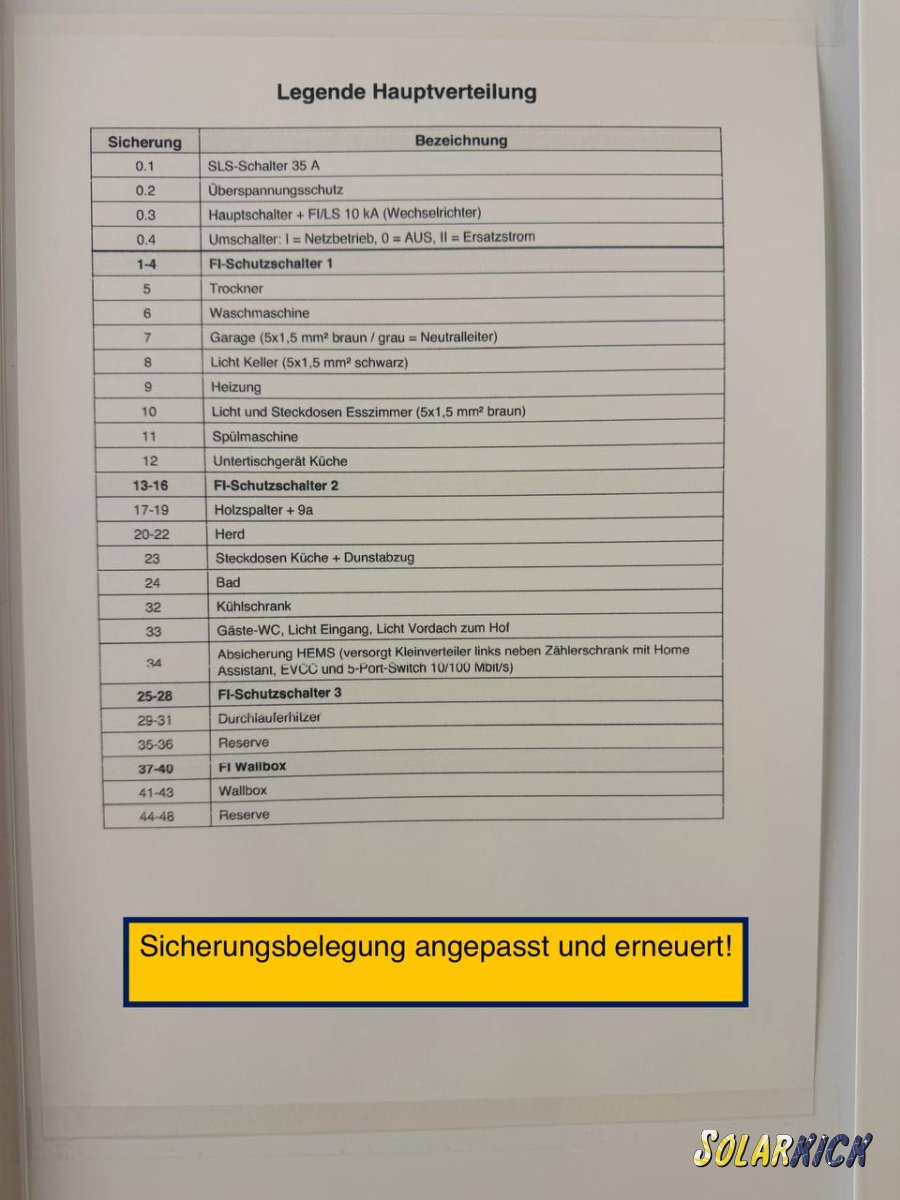

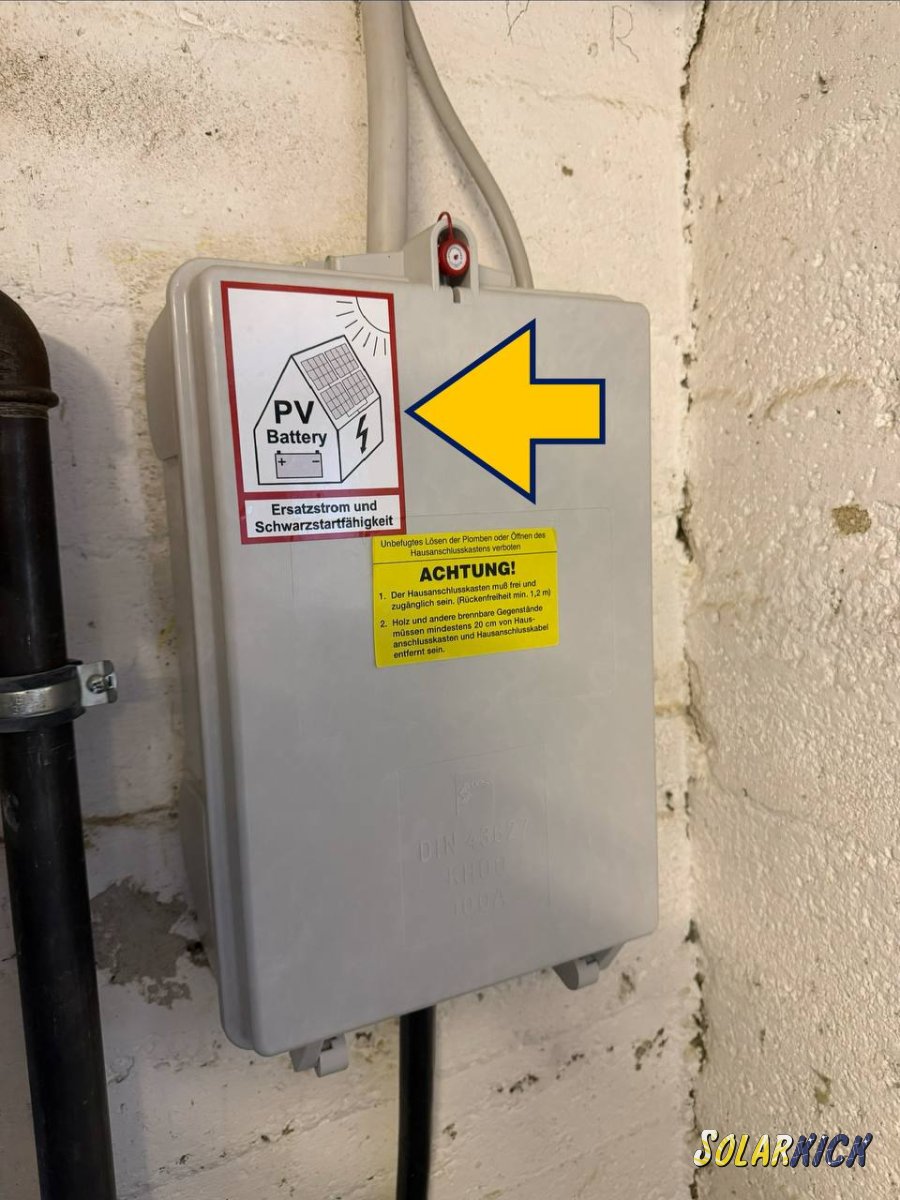

Den Abschluss des Projekts bildete die gewissenhafte Dokumentation der gesamten Elektrotechnik. Wir aktualisierten die Dokumentation der Sicherungsbelegung, damit alle Stromkreise und Sicherungselemente klar zugeordnet sind. Zudem brachten wir am Hausanschlusskasten gut sichtbar einen speziellen Hinweisaufkleber an. Dieser kennzeichnet eindeutig, dass die Anlage im Haus schwarzstromfähig ist. Das ist eine wichtige Sicherheitsinformation für den Netzbetreiber und für spätere Wartungsarbeiten am Gebäude.
