Bei unseren vor Ort Beratungen suchen wir immer den optimalen Platz für unsere Privatkraftwerke, so dass die möglichst hoher Ertrag erwirtschaftet wird.

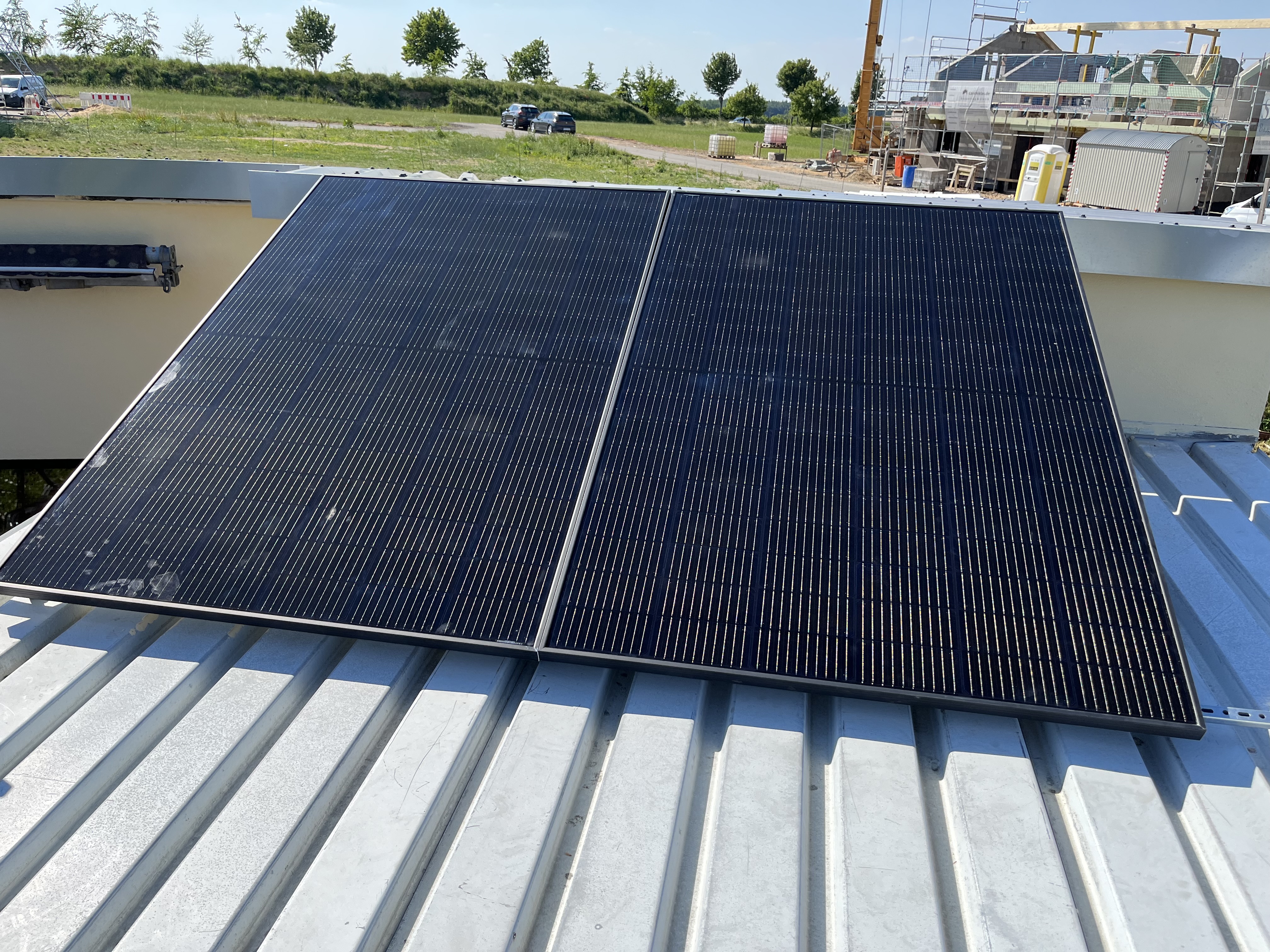

So hatte Hagen bei dem Beratungstermin die passende Stelle auf einem Blechdach eines Carport mit gleichzeitiger Befestigung an der Garagenwand gefunden.
Kernstücke des Privatkraftwerkes sind
1 x Microwechselrichter DeyeSUN-M80G3-EU-Q0 (WiFi)
2 x Tongwei Solarmodul 405MAP-108-H-F (172,20 × 113,40 × 3,00 cm)
2 x MC4 Verlängerungsleitung
Für die Verbindung des Wechselrichters zur Steckdose wurde die 5m AC Microwechselrichter Anschlussleitung 3 x 2.5mm²
verwendet.
Das Modulhaltesystem wurde aus Teilen unserer Modulhalterung zum vertikalen Aufstellen für 1 Modul und weiteren Komponenten wie Profilschiene und Stockschrauben zusammengesetzt.

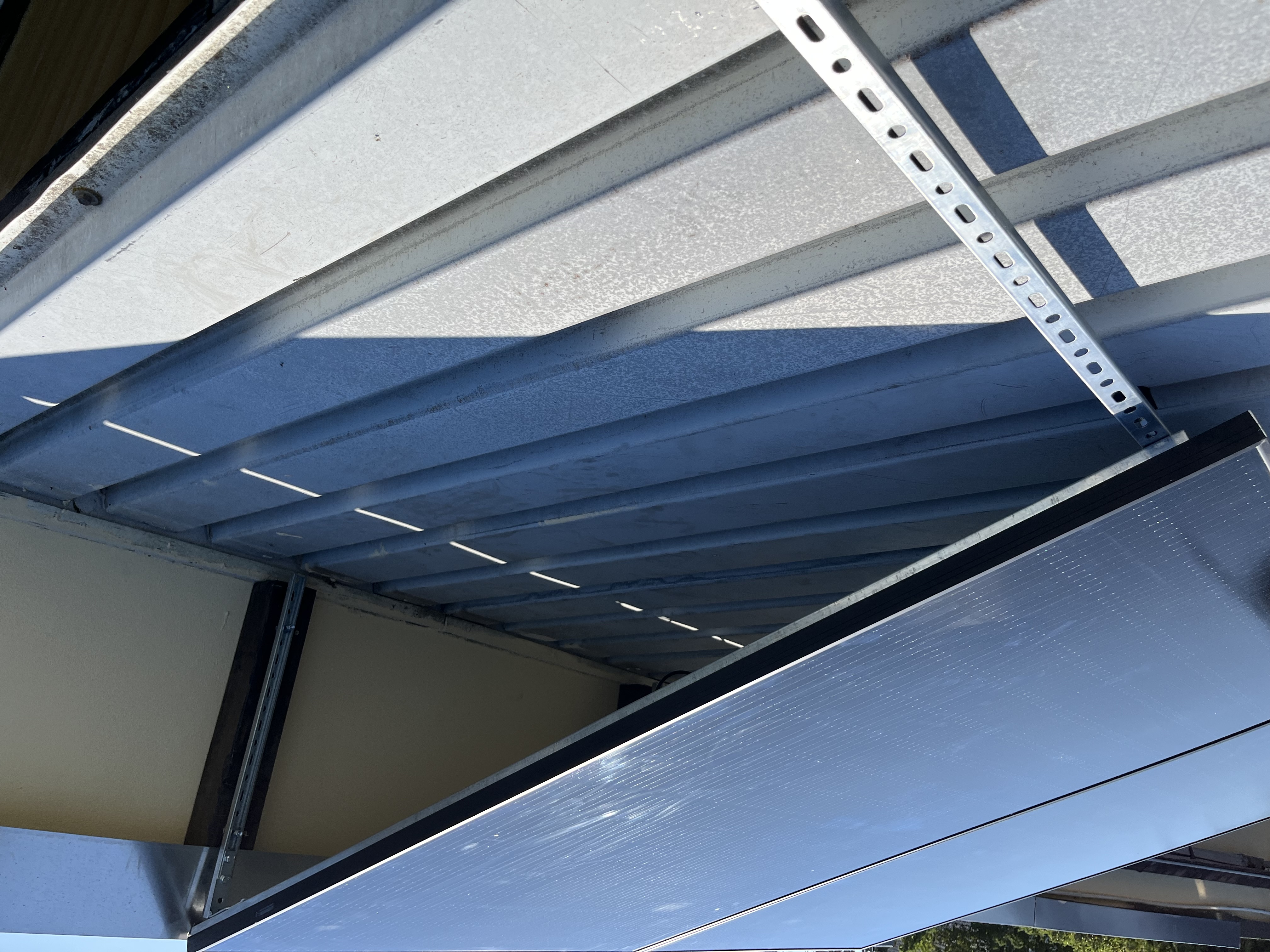

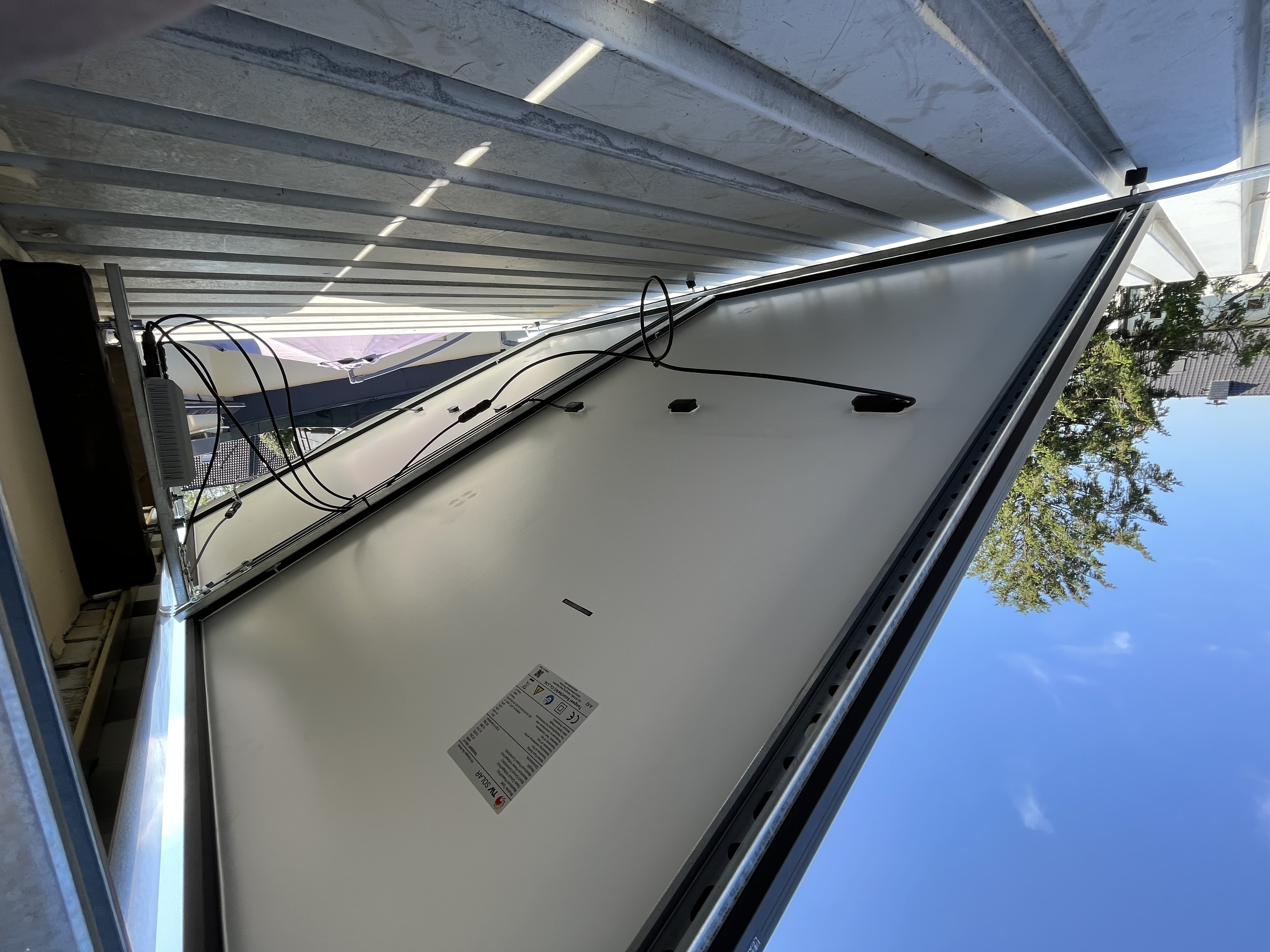

Blick auf die Modulhaltekonstruktion. Damit die Solarpanele keine Vibrationsgeräusche
durch die Auflage verursachen, liegt die Profilschiene am Fuß mittels 3 Gummipuffern auf.

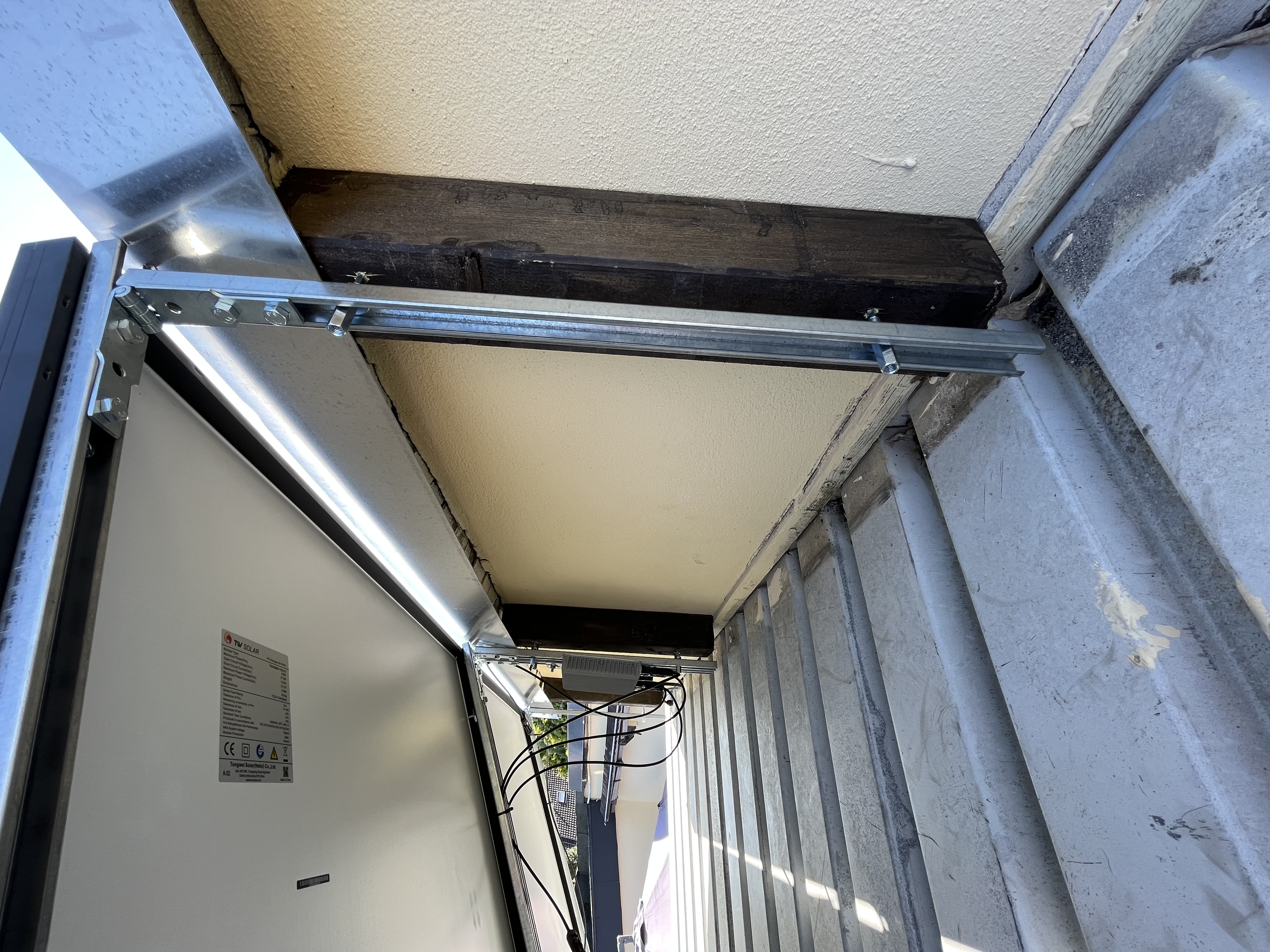

Zum Auffüttern wurde ein 9x9 cm Kantholz an die Wand geschraubt.
Der Ausgleich von Kantholz zum Traufenblech wurde mittels Stockschrauben realisiert,
worauf die Profilschiene in Höhe und Tiefe auf den Milimeter genau ausgerichtet wurde.
Die Module wurden am Fuße mittels Profilschiene, die mit Stockschrauben und
EDPM Dichtung durch das Blechdach am Konstruktionsbalken des Carport befestigt.
