Die Ost / Westaufstellung ist eine Möglichkeit, um das Sonnenlicht auf einem Flachdach relativ gleichmäßig über den Tag verteilt zu nutzen.
Man erhält zwar nicht unbedingt einen hohen Maximalwert, jedoch einen relativ gleichmäßge Leistungswerte, was im Mittel einen hohen Ertrag bringt.
3 kWh sind im Sommer sind am Tag kein Problem. An durchgehend sonnigen tagen sind es sogar bis zu 4,4 kWh
Kernstücke des Privatkraftwerkes sind
1 x Microwechselrichter DeyeSUN-M80G3-EU-Q0 (WiFi)
2 x Tongwei Solarmodul 405MAP-108-H-F (172,20 × 113,40 × 3,00 cm)
2 x MC4 Verlängerungsleitung
Für die Verbindung des Wechselrichters zur Steckdose wurde die 5m AC Microwechselrichter Anschlussleitung 3 x 2.5mm²
verwendet.
Das Modulhaltesystem wurde aus Teilen unserer Modulhalterung zum horizontaler Aufstellen für 1 Modul und weiteren Komponenten wie Profilschiene und Stockschrauben zusammengesetzt.

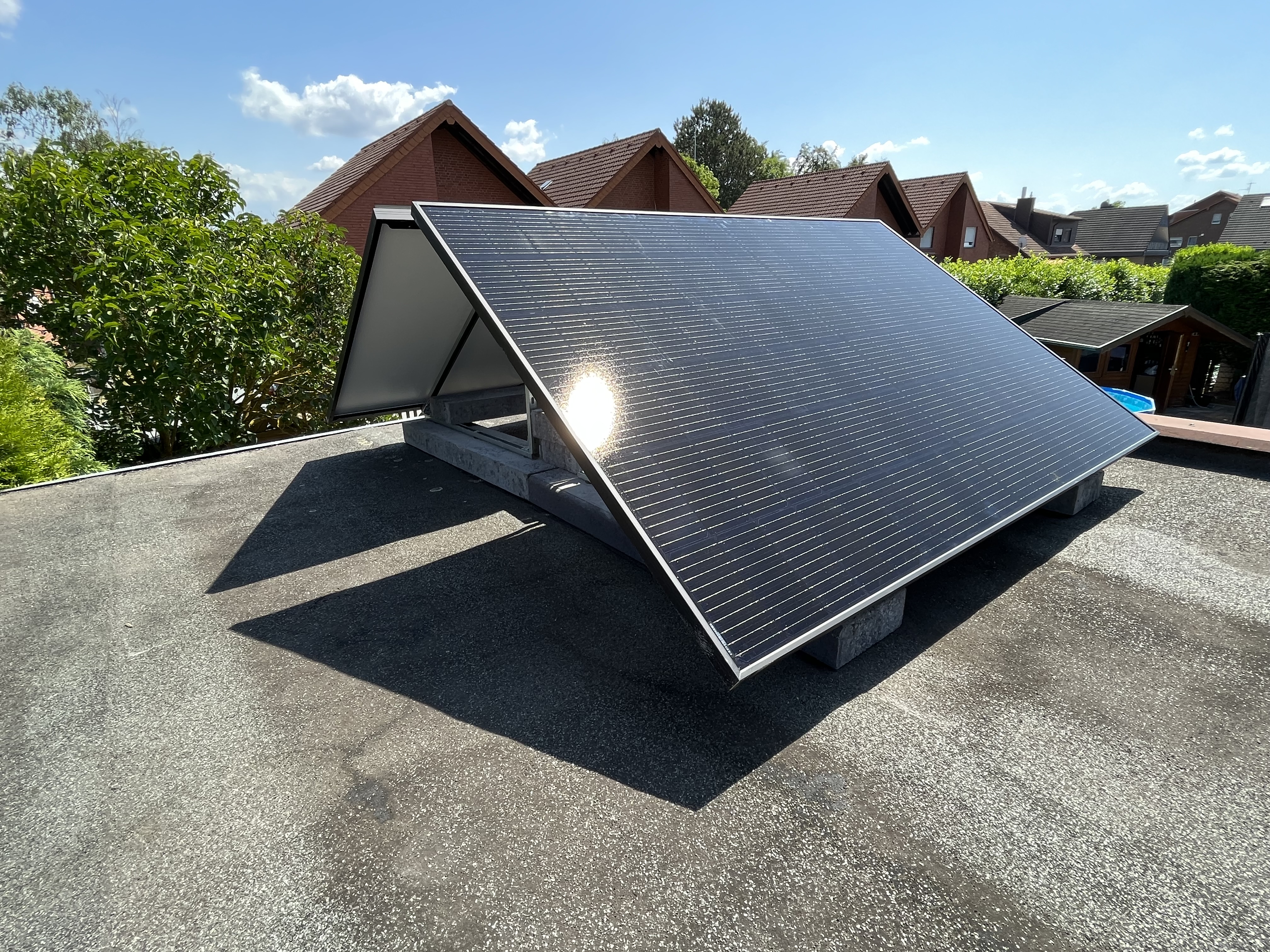

Aufstellung der Module auf einem Garagenflachdach mit Balastrierung.

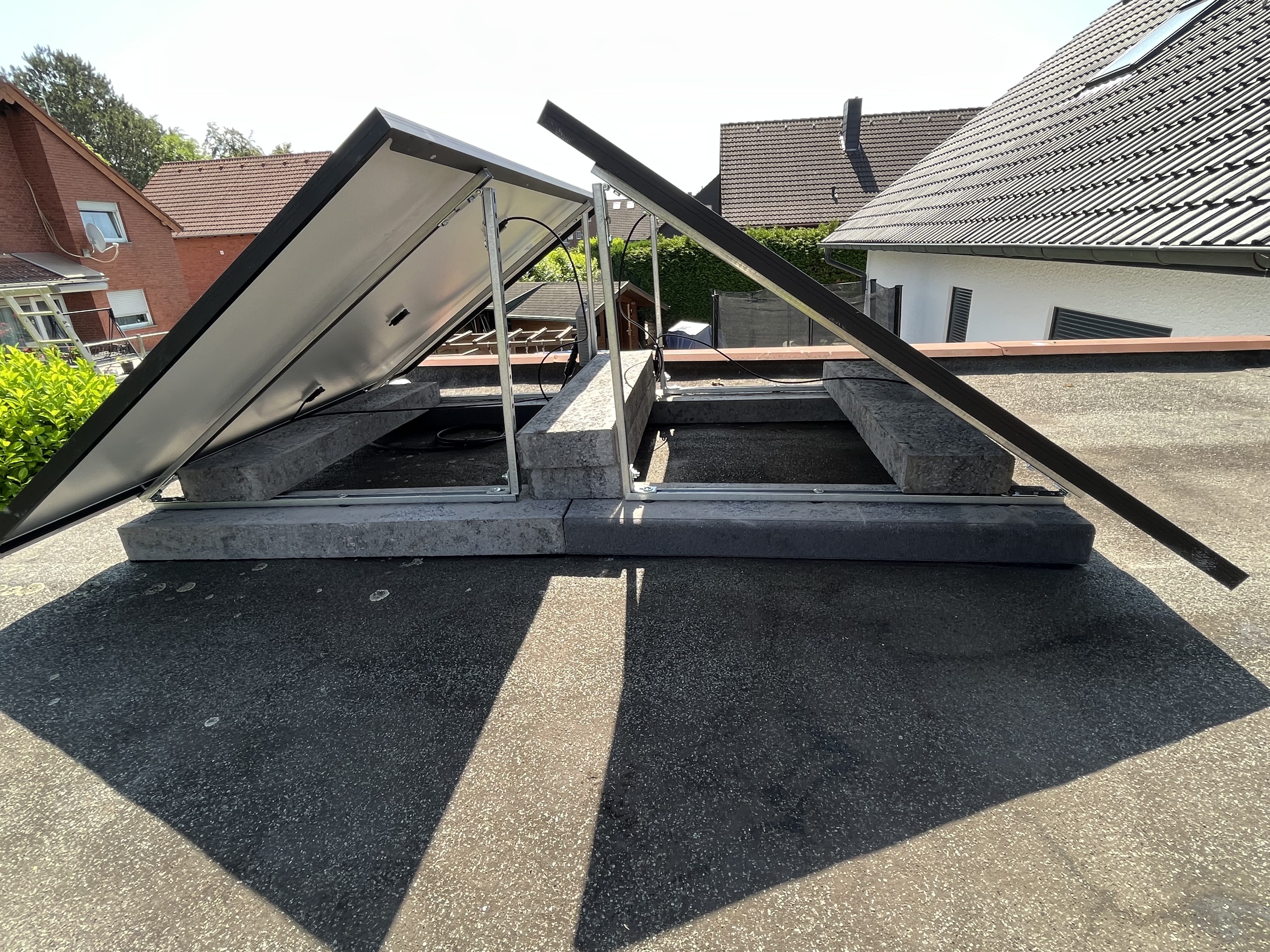

Unsere Modulhalter zum horizontalen Aufstellen wurden mittels 8mm Stockschrauben an die Balastrieungssteine gedübelt und verschraubt.
Zwischen den Balastrierungssteinen und der Dachhaut kommt immer Bautenschutzmatte zum Schutz der Dachhaut zum Einsatz.

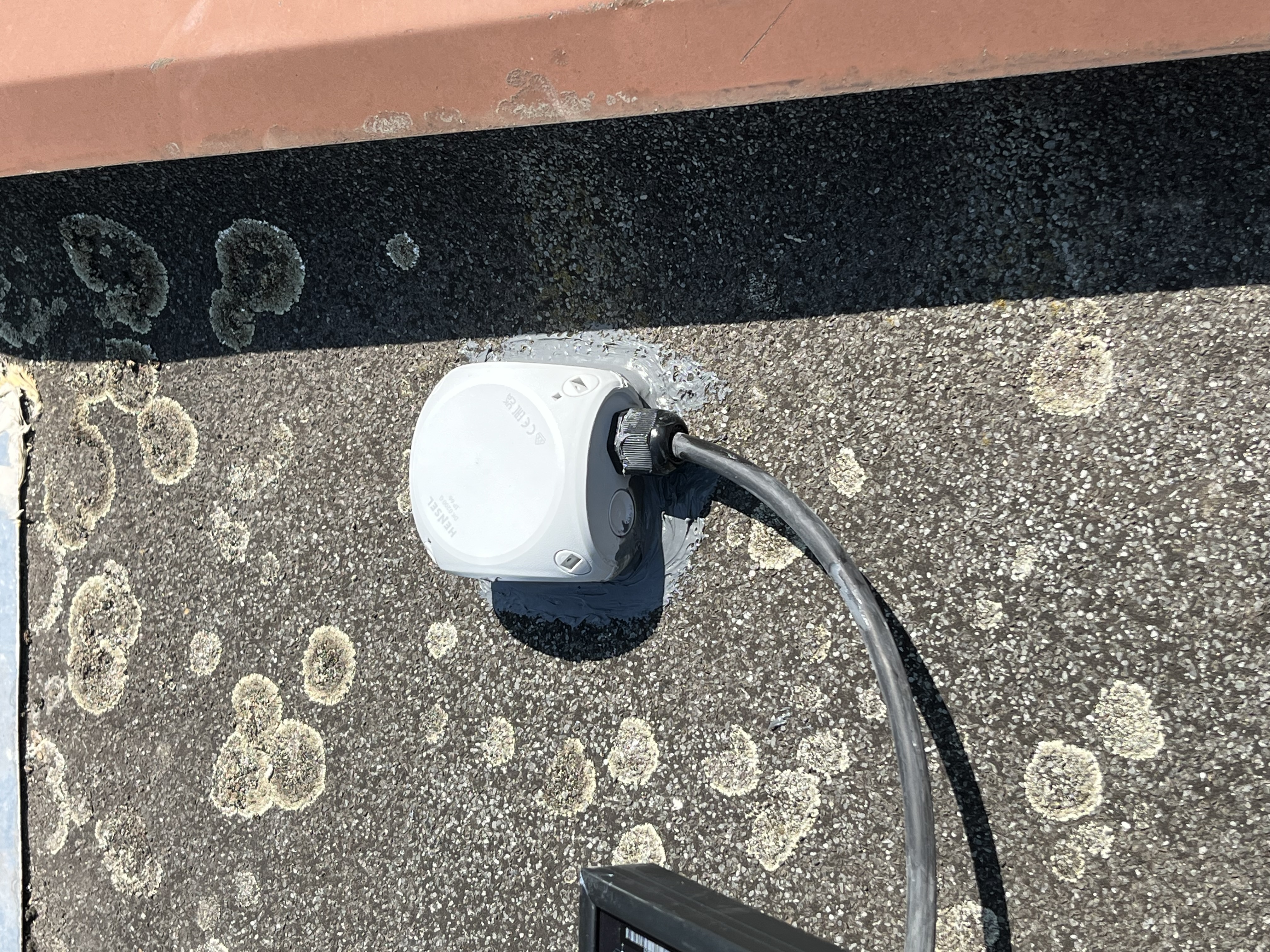

Die Leitungsdruchführung durch die Decke haben wir mit einer IP65 Abzweigdose realisiert. Diese wurde flächig auf die Dachhaut mit entprechndem Kleber montiert und das Kabel gelangt innerhalb der Dose
durch die Decke in den darunterliegenden Raum.
Die Leitungseinführung in die Abzweigdose ist wasserdicht mit einem Würgenippel hergestellt.
